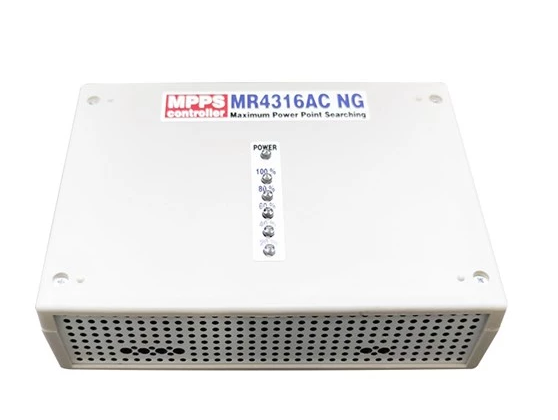

Solární MPPS regulátor na ohřev vody fotovoltaikou MR4316AC NG. Měnič na fotovoltaický ohřev vody v bojleru, ostrovní. Vyrobeno v ČR. Skladem.
Solární MPPS regulátor a měnič 2. generace MR4316AC NG zajistí udržování maximálního výkonu fotovoltaického systému. Spotřebiči (topné spirále bojleru) bude vždy předávat maximální výkon, jaký jsou schopné fotovoltaické panely za okamžitých podmínek dodat.
Provedení regulátoru zvyšuje oproti jiným modelům výkon fotovoltaického systému až o 30 % s účinností až 98 %. Unikátní vlastností je nová MPPS funkce efektivní využití zisků při nízkém oslunění. I při těchto extrémních podmínkách dokáže regulátor do soustavy dodávat energii od dosažení startovacího napětí. Tyto nízké přídavky energie mohou pravidelně doplňovat tepelné ztráty v běžných bojlerech TUV. Obecně platí, že běžné bojlery na TUV mají pro zmenšení prostorových nároků velmi slabou tepelnou izolaci. Solární regulátor na ohřev TUV MR4316AC NG nepotřebuje ke svému provozu žádný externí zdroj energie. Jeho provoz je plně zajišťován z energie z fotovoltaické elektrárny.
Za regulátor lze připojit spínací relé pro dohřev ze sítě a externí teplotní čidlo.
Vstupy / Výstupy
- FV - DC vstup svorkovnice
- AC výstup - svorkovnice
- DC výstup - svorkovnice
Režimy provozu regulátoru MR4316AC NG:
1) prioritní AC výstup, vedlejší DC výstup: dokud je na AC výstupu připojená zátěž (testuje se pravidelně), DC výstup se nikdy nezapne.
Ve chvíli kdy se zátěž na AC výstupu odpojí, zapne se DC výstup (tj. na DC výstupu je napětí panelů, ale regulátor toto napětí nijak nereguluje). Po nastavené době regulátor vypne DC výstup a zkusí otestovat, jestli se primární zátěž na AC výstupu opět nepřipojila. Pokud ano, nechá zapnutý AC výstup, pokud ne, zapne opět DC výstup.
2) prioritní DC výstup, vedlejší AC výstup: dokud je na DC výstupu připojená zátěž (testuje se pravidelně), AC výstup se nikdy nezapne. Ve chvíli kdy se zátěž na DC výstupu odpojí, zapne se AC výstup (tj. na AC výstupu je regulované napětí (MPPT). Po nastavené době regulátor AC výstup vypne a zkusí otestovat, jestli se primární zátěž na DC výstupu opět nepřipojila. Pokud ano, nechá zapnutý DC výstup, pokud ne, zapne opět AC výstup.
3) prioritní je vždy AC výstup, DC výstup se používá k přepnutí dvou zátěží pomocí externího stykače: dokud je na AC výstupu připojená zátěž 1 (testuje se pravidelně), DC výstup je vypnutý. Ve chvíli se zátěž 1 na AC výstupu odpojí, zapne se DC výstup (tj. na DC výstupu se objeví napětí panelů). Tímto napětím se napájí externí spínaný zdroj 24VDC*, na který je připojena cívka externího stykače*. Stykač přepne AC výstup na zátěž 2 a regulátor pět reguluje výstupní napětí (MPPT). Po nastavené době regulátor vypne DC výstup, stykač se deaktivuje a na AC výstup se připojí se zátěž 1. Poté regulátor zkusí otestovat, jestli se zátěž 1 připojena. Pokud ano, začne regulovat napětí na zátěži 1, pokud ne zapne DC výstup, tím sepne stykač, připojí se zátěž 2 a regulátor začne regulovat napětí na zátěži 2. Pokud by nebyla připojena ani jedna zátěž, regulátor pomocí DC výstupu přepíná stykač sem a tam, dokud nenalezne připojenou zátěž. V tomto režimu je DC výstup použit pouze k přepínání zátěží na AC výstupu.
4) boiler na AC výstupu, který regulátor připíná externím stykačem (pomocí DC výstupu) na síťové napětí 230 V, pokud není dost solární energie: cílem je, aby večer byla voda ohřána na minimální zvolenou teplotu i ve dnech, kdy je solární energie málo. regulátor při každém testu posoudí, zda energie dodávaná z panelů dostačuje k tomu, aby byla voda v boileru ohřána do večera na zvolenou teplotu.
Uživatel si nastaví jmenovitý příkon a objem boileru a minimální požadovanou teplotu vody. Ze zadaných hodnot regulátor vypočítá množství potřebné energie. Pokud při testu panelů regulátor usoudí, že solární energie je málo, sepne DC výstup. Externí stykač, který je připojen na tomto výstupu, odpojí boiler od AC výstupu regulátoru a připojí ho na síťové napětí 230 V. Regulátor po zvolené době opět provede test a posoudí, zda je nebo není dost energie k ohřevu z fotovoltaickýcg panelů a bude napájet boiler energií z panelů nebo ze sítě.
* přepětová ochrana, odpojovače, zdroj, stykač, relé nebo teplotní sonda nejsou v ceně regulátoru.
Solární regulátor MR4316AC NG:
- Typ: jednofázový, ostrovní
- Typ regulace: MPPT + MPPS
- Displej: Ne, značení provozu LED diodami
- Český výrobek
- Lze používat s libovolným tepelným zařízením s napětím od 10 do 230 V a příkonem do 4000 W
- Může přesměrovat napětí panelů na další spotřebič na stejnosměrný výstup pro další využití
- Může přepínat (přes externí relé) napětí ze střídavého výstupu na druhý spotřebič (po odpojení prvního)
- Může přepínat (přes externí stykač) napájení spotřebiče z panelů na síť (pokud není dost solární energie)
- Malé rozměry a hmotnost, jednoduchá instalace
- Nastavitelné parametry regulace
- Nezávislost na síťovém napájení
- Bezobslužný provoz
- Vysoká účinnost transformace energie až 98 %
- MPPS systém hledání optimálního pracovního bodu (účinnější než MPPT)
- Indikátor aktuálního výkonu
Specifikace regulátorů MR4316AC NG:
- Vstupní napětí [VDC]: 60 až 430 (V DC)
- Vstupní proud [ADC]: max. 16 A
- Výstupní napětí [VAC]: 10 až 250 (V AC)
- Perioda testování panelu: nastavitelná od 15 s do 34 minut
- Perioda testování termostatu: nastavitelná od 15 s do 34 minut
- Výstup střídavý: regulace MPPS + MPPT, obdélníkový tvar, PWM 0 až 85 %, kmitočet 122 Hz
- Výstup stejnosměrný: bez MPPS regulace, pouze přepnutí napětí panelů na výstup
- Maximální výkon: 4,0 kW
- Připojení FV panelu: sériové
- Průběh výstupního napětí: modifikovaný sinus
- Výstup AC svorkovnice: 1x - lze připojit 2 zařízení v kombinaci s přepínacím relé
- Výstup DC svorkovnice: 1x
- Ochrana proti napětí pod/nad napětím: ANO
- Tepelná ochrana: ANO
- Ochrana proti přetížení: ANO
- Provozní teplota: -20°C ~ +35 °C
- Účinnost: až 98%
- Chlazení: Pasivní
- Plášť: Hliníkový
- Stupeň ochrany (IP): IP20
- Rozměry dxšxv [mm]: 190 x 140 x 50
- Hmotnost [kg]: 2 kg
Solární regulátor
MR4316AC NG je určen k
optimalizaci zisků energie z fotovoltaických panelů. Regulátor provádí konverzi stejnosměrného napětí z fotovoltaického systému na pulsní střídavé napětí (modifikovaná sinus o frekvenci 50 Hz) a umožňuje bez rizika opálení kontaktů termostatů k FVS připojit běžné elektrické spotřebiče s odporovou zátěží (bojlery pro ohřev vody, přímotopy, olejové radiátory, akumulační kamna, infrazářiče) o příkonu 1 až 4 kW podle typu regulátoru. Koncepce regulátoru umožňuje využít rozsah vstupního napětí od 60 až 430 V. Regulátor funguje na principu odlehčování výkonu zátěže v závislosti na vstupním příkonu. Pro správnou funkci musí být dodržen Ohmův zákon a topné těleso musí odpovídat výkonu fotovoltaického systému a výkonu regulátoru.
Dle výkonu se řídí šíře pulsu modifikované sinus výstupního napětí. Při snižování výkonu se pulzy zmenšují tak, aby se stabilizovalo napětí MPP fotovoltaické elektrárny na vstupu regulátoru. Při zvyšování výkonu
fotovoltaické soustavy začne regulátor rozšiřovat pulzy a tím začne růst výkon až na plnou možnou hodnotu soustavy. Do 50 % výkonu fotovoltaické soustavy dokáže regulátor zefektivnit příkon o víc jak 30 %. S vyšším výkonem se příkon přibližuje výkonu. Regulátor chrání
solární FV panely, proti podpětí a nadproudu. Má
zabudovanou tepelnou a nadproudovou ochranou. Regulátor chrání výkonový stupeň proti přepětí, ale vstupní napětí (naprázdno) je nutné volit bezpečně z povoleného rozsahu, a to především se zohledněním zvýšení napětí na fotovoltaickém systému v zimním období, které může dosahovat více než 30 V.
